数模双制便携式集群基站DR760

深圳普罗迪通信有限公司数模双制便携式集群基站DR760

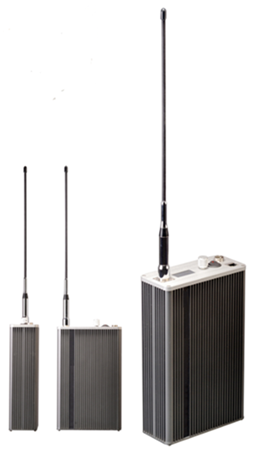

DR760高度集成收发模块，控制模块，电源模块，天馈模块，天馈分合路设备及收发天线于一体，支持模拟，数字PDT/DMR两种工作模式；采用独特的便携式结构设计，体积小巧，集成度高，携带方便，即装即用，满足手提式，背负式，拉箱式，墙挂式等多种应用场合下的使用需求。支持多种供电方案，满足突发性事件的不间断应急通信需求。

主要应用于公安，消防，林业，紧急救援，水利水电，铁路沿线，边防保卫等行业，实现应急情况，盲点覆盖补充等情况下的通信环境保障。

结构特色

独特的内嵌式紧凑型结构设计

*便携式结构设计，携带方便，即开即用；
*体积小，集成度高，高度集成收发模块，控制模块，电源模块，天馈模块，天馈分合路设备及收发天线；
*配有RJ45接口，支持外接麦克风；
*内置大容量蓄电池，设备供电断开后仍然可持续工作；
*配置应急接口，满足任何情况下的电源接入；
*配置IP接口，支持有线联网实现多基站互联；

人性化的外观设计

*采用按钮开关及LED显示屏设计，即使选择与显示基站工作模式和工作状态，如工作制式，发射功率，发射频点等；

可靠耐用的品质

*采用全铝合金工艺，结构坚固，屏蔽严密；

功能特色

*支持模拟和数字（PDT/DMR）双制式，用户可根据实际需求快速地灵活地切换工作模式；
*采用先进的TDMA时分多址技术，数字制式下信道容量是模拟制式下的两倍；
*输出功率支持2W~25W可调；
*通过管理软件，可实现对基站进行远程的和本地的监控与管理；
*配置GPS时标，支持模拟和数字同频同播；
*既可作为常规转信台工作，又可作为集群基站使用。工作模式包括模拟/数字常规转信模式，模拟/数字同频同播模式，MPT模拟集群/PDT数字集群/DMR数字集群模式等多种工作模式；

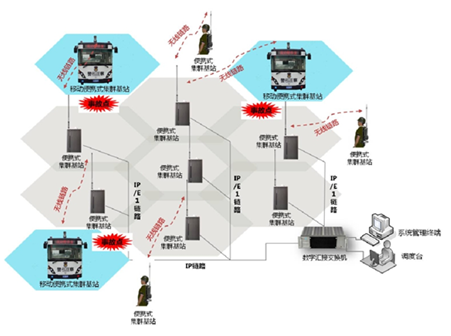

*支持有线联网，组成大型通信网络；

指标参数

基本工作参数

工作频率： 136~174MHz，350~390MHz，400~470MHz
产品尺寸： 166mm x 76mm x 275mm
信道间隔： 12.5KHz/25KHz
多址方式： TDMA
双工间隔： 5M~10M
调制解调： 4FSK/FFSK/FM
数据速率： 9.6Kbps
载波频率误差：≤100Hz
工作湿度: 20% ~ 80%
保存湿度： <80%
工作温度： -30℃ ～ +60℃
保存温度： -40℃ ～ +85℃

接收机指标

*静态灵敏度（数字）： -117dBm
*动态灵敏度（数字）： -110dBm
*灵敏度（模拟）： -117dBm
*最大接收等级： -7dBm
*邻道选择性： -65dB@12.5KHz / -70dB@25KHz
*同道抑制： 12dB
*阻塞： 84dB
*互调： 80dB
*杂散响应抑制： 70dB
*传导杂散发射： -57dBm

发射机指标

*频率稳定度： 0.1ppm
*射频输出功率： 2W~25W
*邻道功率： -65dB@12.5KHz / -75dB@25KHz
*发射状态下传导/辐射干扰： 9KHz~1GHz<36dBm，1GHz~12.75GHz<30dBm
*空闲状态下传导/辐射干扰： 30MHz~1GHz<57dBm，1GHz~12.75GHz<47dBm
*互调衰减： <-60dB@12.5KHz，<-70dB@25KHz
